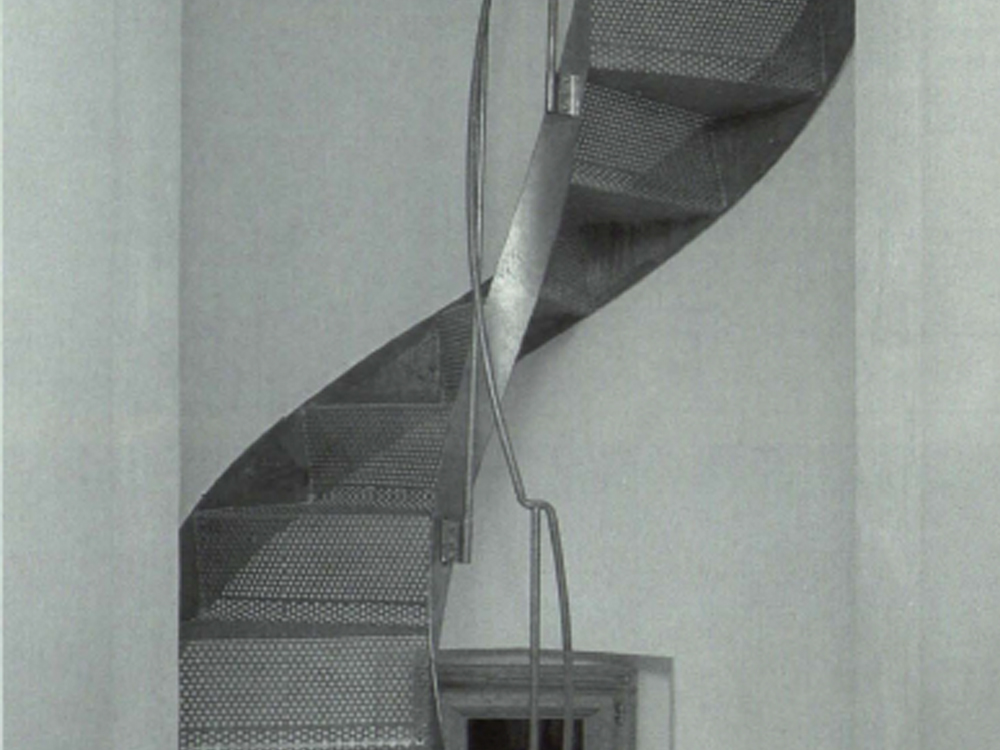

Wendeltreppe in einem Wohnhaus in Köln-Rodenkirchen
Es handelt sich um eine Nebentreppe in einem Wohnhaus, deshalb die geringe Laufbreite von 55 cm. Die Treppe wendelt sich ohne Spindel frei über zwei Geschosse. Die statische Funktion übernimmt die Wandwange (200/8 mm). Sie ist mit einem Abstand von 20 mm mit der Wand verdübelt. Die Innenwange (80/8 mm, Durchmesser 25 cm) hat hauptsächlich begleitende Funktion. Sie begrenzt die Innenseite der Stufen und ist Träger der Geländerstäbe. Diese sind mit dem Handlauf verschweißt und mittels einer Flachstabplatte an der Innenwange verschraubt. Das obere Ende des Handlaufstabes ist mit einem Flachstahlband (50/5 mm) verbunden, das putzbündig um die Mauerecke geführt ist, um eine einwandfreie Verankerung zu gewährleisten. Die Wangen sind beim Treppenantritt im Keller mit einer 15 mm starken Stahlplatte verschweißt, die bodenbündig eingelassen ist. Die Tritt- und Setzstufen sind zusammenhängend aus Lochblech, die Setzstufe zur Auftrittverbreiterung etwas schräg zurückversetzt. An der Stufenvorderkante sind 9 Löcher nach oben ausgeweitet (gekörnt), um ein Ausgleiten der Treppenbenutzer zu verhindern.
